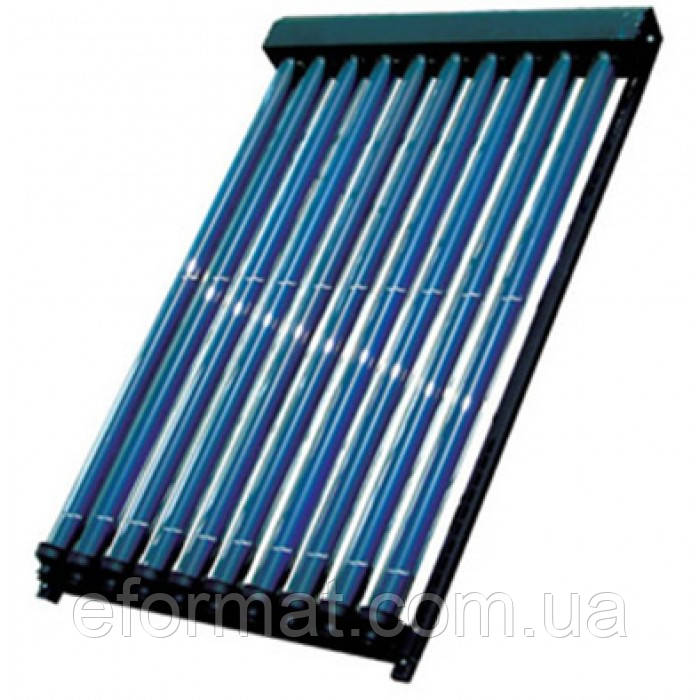

Всесезонний сонячний колектор Altek SC-LH1-30 (без задніх опор), 300 л/добу
Всесезонний сонячний колектор Altek SC-LH3-20 (без задніх опор), 200 л/добу
Тепловим каналом у сонячному вакуумному колекторі Altek SC-LH2-30 виступають трубки Heat pipe — ця технологія збільшує надійність системи та гарантує високий рівень комфорту. Обладнання призначене для всесезонного нагрівання води в розрахунку 300 літрів на добу.
Схема пристрою вакуумної трубки типу Heat-pipeЗа своєю конструкцією теплові елементи Heat pipe — це скляні колби вакуумованого типу з прозорою зовнішньою стінкою. Усередині кожної з них розміщений мідний теплопровідник із невеликою кількістю антифризу за малого тиску, тому рідина починає випаровуватися за +30°, а за менших температур — відбувається «запирання» для накопичування тепла. Контактна пластина впаяна в 1-трубний теплообмінник.
Схема роботи вакуумного сонячного колектора
Колектор постачається в такій комплектації:
- вакуумні трубки Heat-pipe з конденсатором діаметром 14 мм
- теплоізоляційний шар маніфолду — мінеральна вата 37 мм;
- регульована за шириною алюмінієва рама, яка встановлюється на похилу поверхню.
Робота всесезонного колектора можлива тільки за умови придбання обладнання:
- електронний контролер;
- насосна група;
- бак непрямого нагрівання;
- розширювальний бак;
- теплоносій;
- комплектуючі для смонтажу геліосистеми.
Заміна теплових елементів здійснюється за короткий термін, без потреби демонтажу всієї системи. Напірний сонячний колектор у тепловими трубами Heat pipe не має обмежень щодо протоку, тому можливі пікові навантаження в системі не впливають на ефективність його роботи.
Основні | |
---|---|
Виробник | Altek |
Країна виробник | Китай |
Гарантійний термін | 12 міс |
Габаритні розміри | |
Ширина | 2390 мм |
Користувацькі характеристики | |
Вага | 108 |
Площа абсорбера | 3.13 |
Площа апертури | 2.82 |
ККД, не менше | 95 |
Термін служби | 25 років |
Довжина | 1990 |
Товщина | 188 |
Принцип роботи | Під тиском |
Тип вакуумної трубки | Heat-pipe |
Режим використання | Круглогодичное |
Кількість трубок | 30 шт. |
Максимальний тиск | 10 бар |
Товщина скла | 1.8 мм |
Кут нахилу | 60 град. |
Мінімальна робоча температура довкілля | -50 град. |
Максимальна температура довкілля | 60 град. |
Способ монтажа | Похилий |
Тип колектора | Вакуумний |
Номінальний тиск | 6 бар |
Параметри трубок | |
Зовнішній діаметр трубок | 58 мм |
Довжина трубок | 1800 мм |
Матеріал трубки | Стекло |
- Ціна: 33 869 ₴/комплект
